Baile > Catalóga > Caidéal Ardbhrú > WHY7500 caidéal scaird uisce ardbhrú
Tógtar caidéil ardbhrú WHY7500 chun oibriú ag an uasdleacht leanúnach atá luaite sna paraiméadair feidhmíochta. Déan comparáid idir an luas crankshaft,
meánluas plunger, trastomhas plunger, agus rátáil cumhachta.
Caidéal Ardbhrú
Meáchan: thart ar 320KG

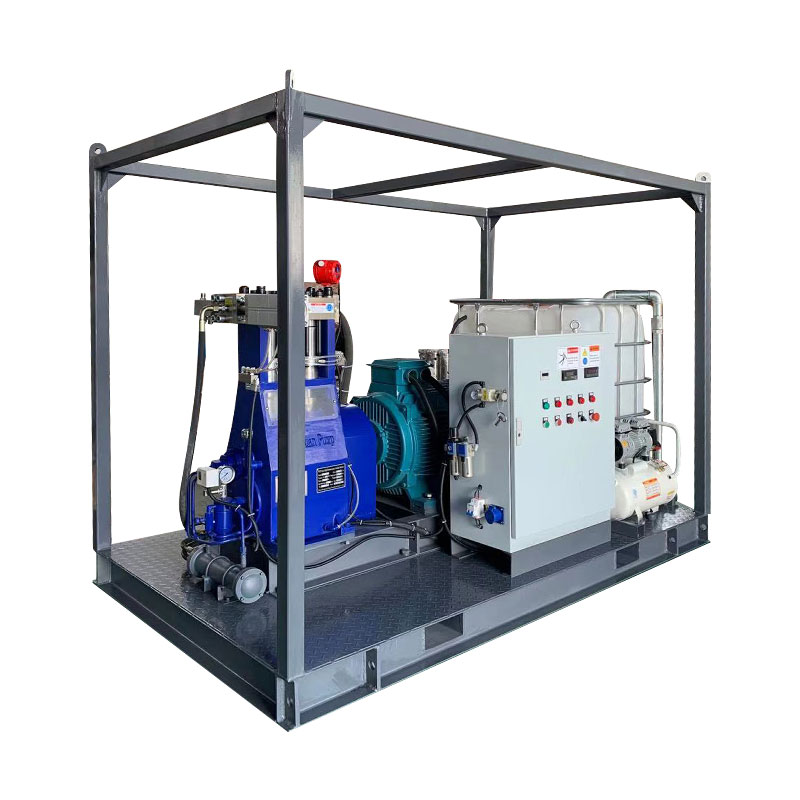

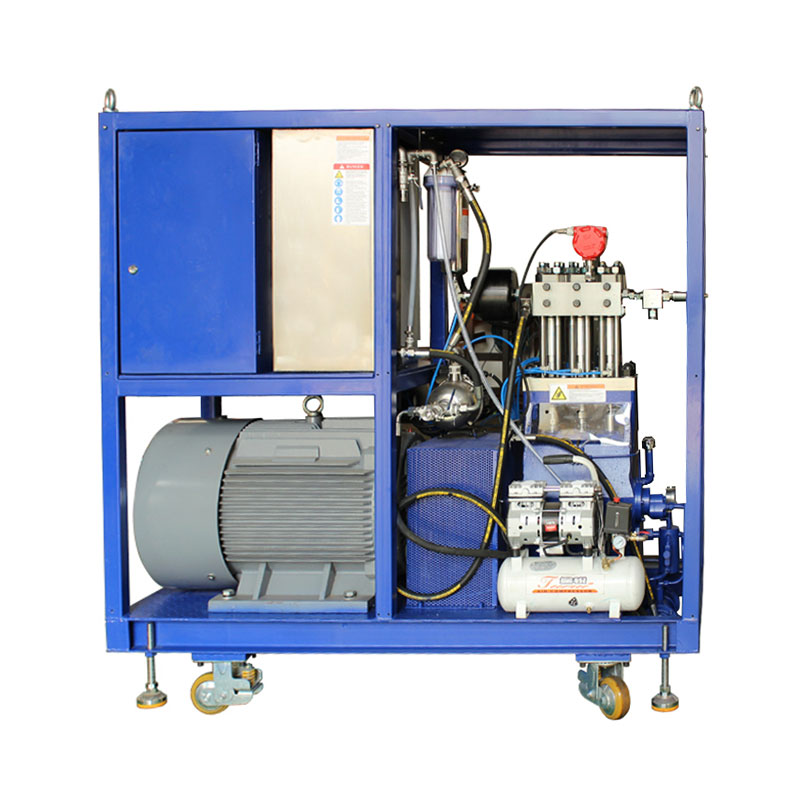

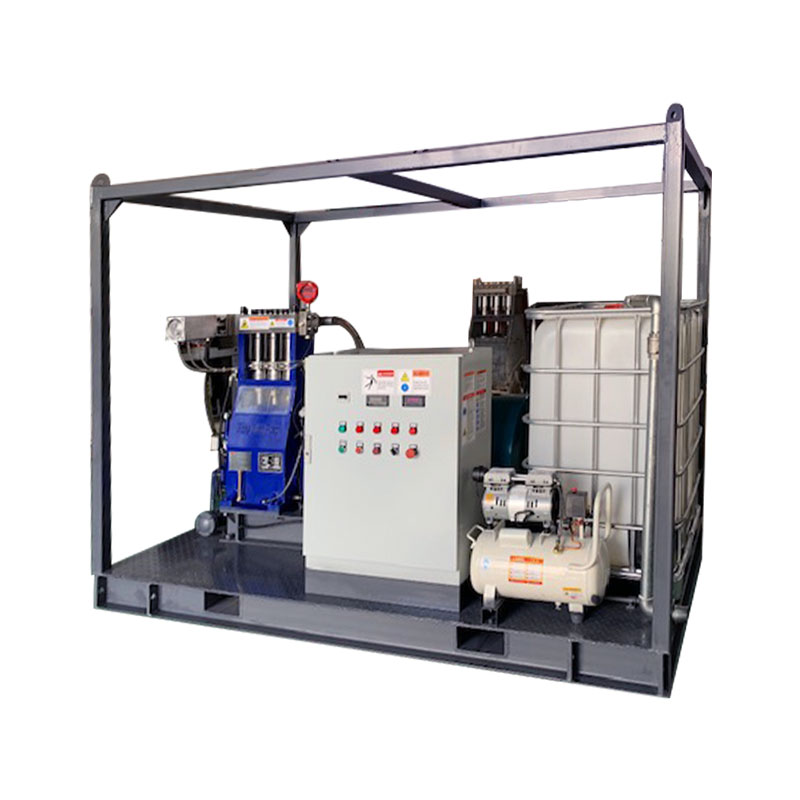

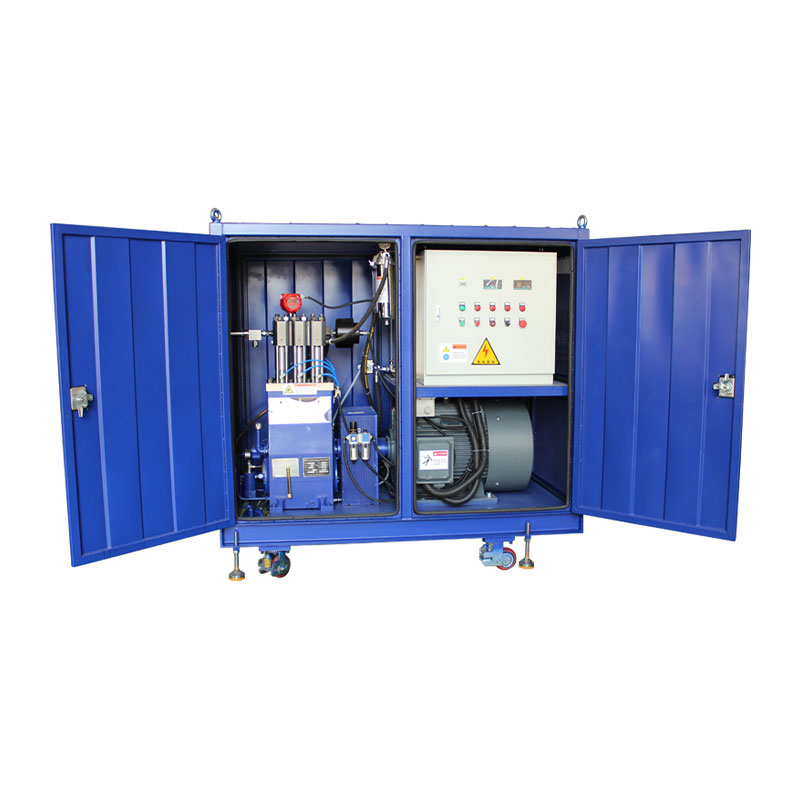

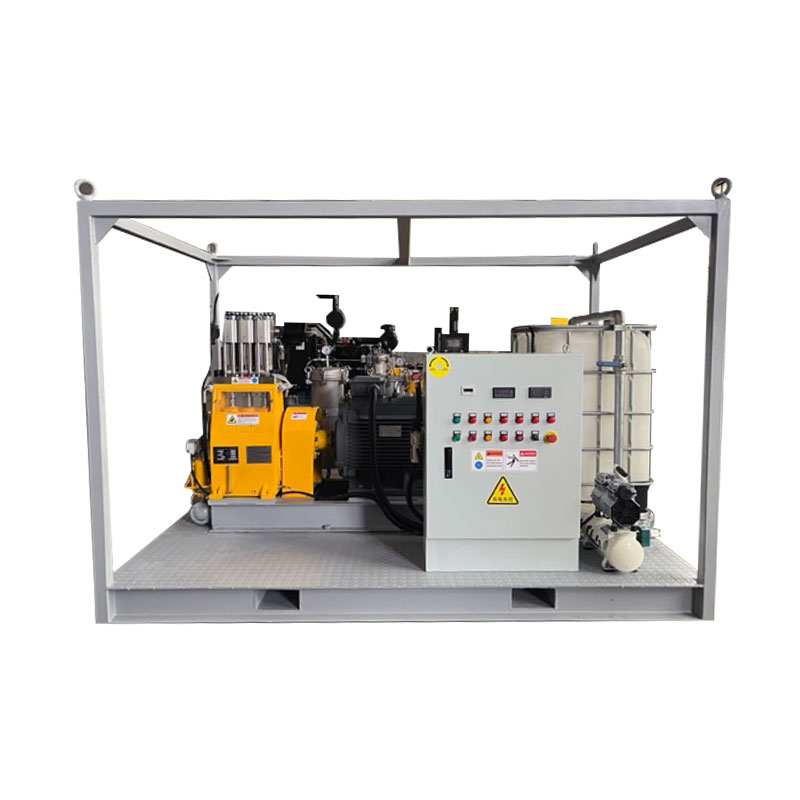

Aonad stáiseanóireachta le mótar leictreach
Fad: 1750 mm
Leithead: 700 mm
Airde: 1800 mm

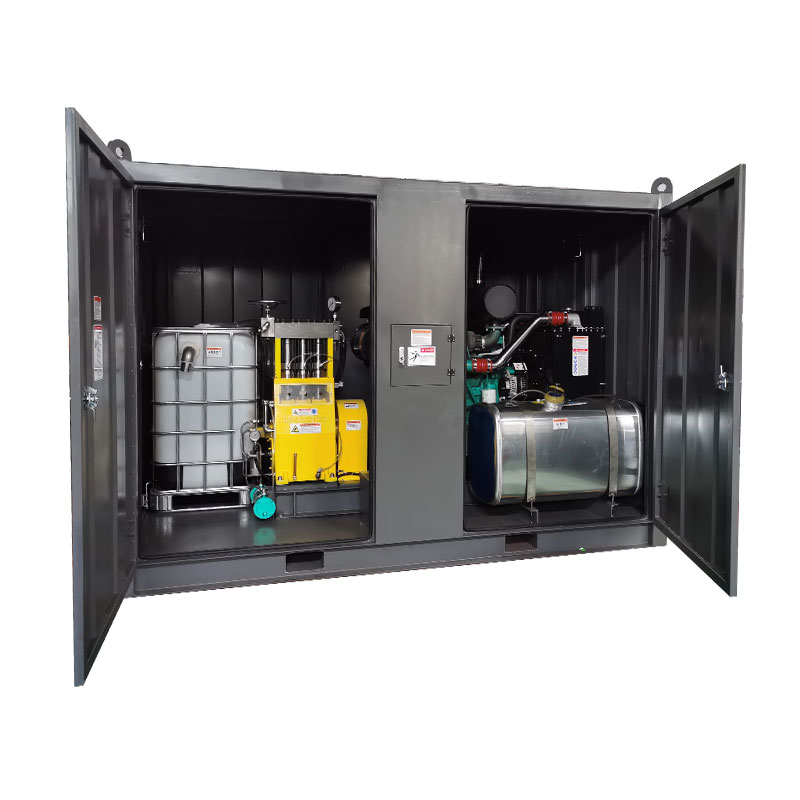

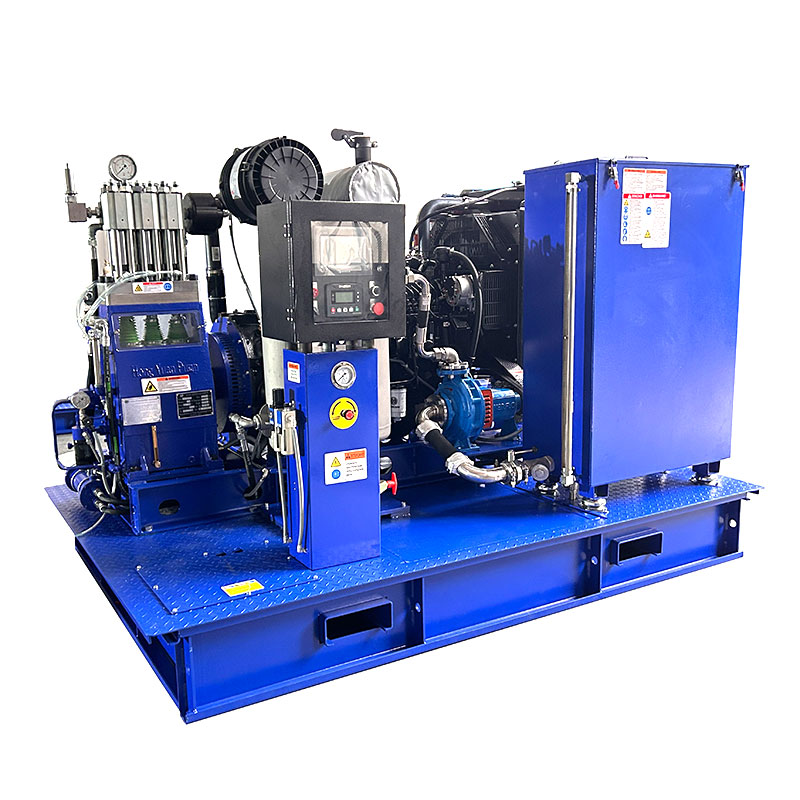

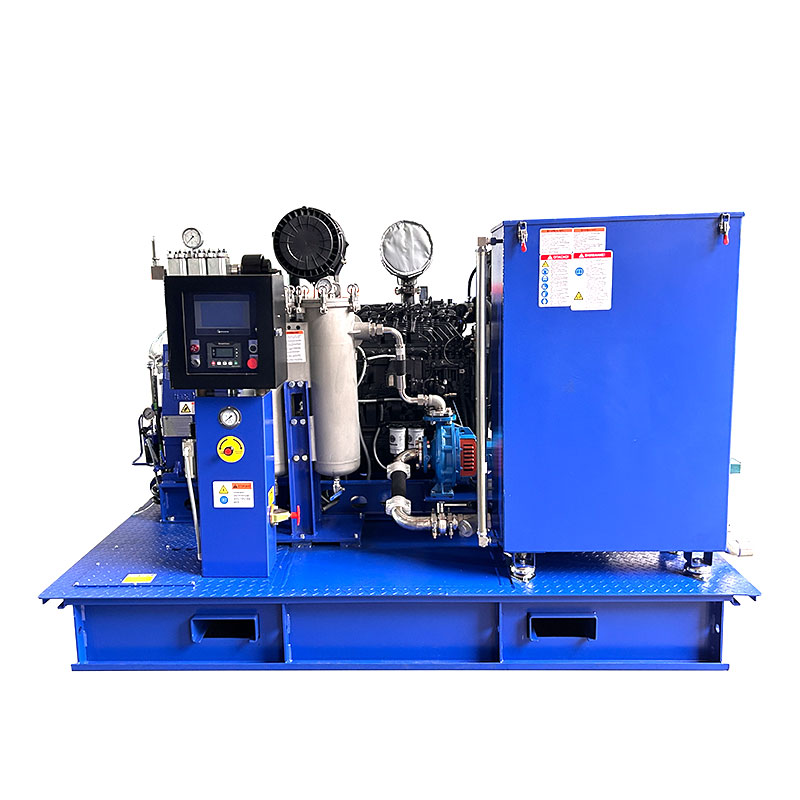

Aonad stáiseanóireachta le hinneall díosail
Fad: 2600mm
Leithead: 1500 mm
Airde: 1800 mm
Gnéithe
Rátálacha cumhachta suas le 75 kW
Dearadh ingearach 3-sorcóir
Tá an ceann caidéil cruach dhosmálta saor ó strus malartach
Déanann séalaithe ardbhrú Spring Preload saol níos faide
Plunger ceirmeach soladach chun ard-neart agus oibriú cobhsaí a chinntiú
Is féidir córas fuaraithe plunger roghnach a úsáid chun an saol róin a fheabhsú
Cuidíonn an laghdaitheoir tógtha deartha le héifeachtúlacht tarchurtha a fheabhsú.
Dearadh speisialta an scagaire maighnéadach cas an chromáin
Lubrication splancscáileán crankcase
Feabhsaítear go mór le dearadh comhla inlet leachtach cineál liathróid chomhtháite éifeachtacht mheicnic sreabhach.
Dearadh meicnic sreabhach ríomhaireachtúil le haghaidh ualach dinimiciúil chun an iontaofacht is airde a chinntiú faoi choinníollacha oibre uasta dleachta.
Próiseas gaibhnithe ard-láidre atá sa chromán agus déantar cóireáil speisialta air.
Príomhthoisí gan gabhálais cosúil le líne shúchán, rialtóir brú etc.
Líníochtaí mionsonraithe tríthoiseacha agus meáchain ar fáil ach iad a iarraidh.
| Sraith WHY7500 | |||||||||
| Múnla | Trastomhas plunger | Sreabhadh | Ráta cumhachta riachtanach (kw) | Fórsa bóthair | 45KN | ||||
| 35kw | 45kw | 55kw | 75kw | 90kw | n1 | n2 | |||
| (mm) | (l/nóim) | Brú oibriúcháin (barra) | r.p.m. | r.p.m. | |||||
| CÉN FÁTH7512 | 12 | 10 | 1980 | 2400 | 2940 | - | - | 1500 | 507 |
| CÉN FÁTH7514 | 14 | 14 | 1450 | 1760 | 2160 | 2940 | - | 1500 | 507 |
| CÉN FÁTH7515 | 15 | 16 | 1265 | 1550 | 1880 | 2560 | 3070 | 1500 | 507 |
| CÉN FÁTH7516 | 16 | 18 | 1110 | 1350 | 1650 | 2250 | 2700 | 1500 | 507 |
| CÉN FÁTH7517 | 17 | 21 | 985 | 1200 | 1450 | 2000 | 2400 | 1500 | 507 |
| CÉN FÁTH7518 | 18 | 23 | 875 | 1100 | 1300 | 1750 | 2150 | 1500 | 507 |
| CÉN FÁTH 7520 | 20 | 29 | 710 | 860 | 1050 | 1450 | 1750 | 1500 | 507 |
| CÉN FÁTH 7522 | 22 | 35 | 585 | 720 | 875 | 1200 | 1450 | 1500 | 507 |
| CÉN FÁTH 7524 | 24 | 42 | 495 | 600 | 735 | 1000 | 1200 | 1500 | 507 |
| CÉN FÁTH7526 | 26 | 48 | 420 | 500 | 625 | 850 | 1020 | 1500 | 507 |
| CÉN FÁTH7528 | 28 | 56 | 365 | 450 | 540 | 735 | 880 | 1500 | 507 |
| CÉN FÁTH 7530 | 30 | 65 | 315 | 380 | 470 | 650 | 770 | 1500 | 507 |
| CÉN FÁTH7532 | 32 | 74 | 280 | 340 | 420 | 560 | 680 | 1500 | 507 |
| CÉN FÁTH 7534 | 34 | 83 | 245 | 300 | 370 | 500 | 600 | 1500 | 507 |
| CÉN FÁTH7536 | 36 | 93 | 220 | 270 | 330 | 440 | 530 | 1500 | 507 |
| CÉN FÁTH7538 | 38 | 104 | 200 | 240 | 290 | 400 | 480 | 1500 | 507 |
| CÉN FÁTH 7540 | 40 | 115 | 180 | 215 | 265 | 360 | 430 | 1500 | 507 |
| CÉN FÁTH 7545 | 45 | 145 | 150 | 170 | 210 | 290 | 340 | 1500 | 507 |
| CÉN FÁTH 7550 | 50 | 180 | 115 | 140 | 170 | 230 | 275 | 1500 | 507 |
| CÉN FÁTH 7555 | 55 | 216 | 90 | 115 | 140 | 190 | 230 | 1500 | 507 |
| CÉN FÁTH 7560 | 60 | 258 | 80 | 90 | 120 | 160 | 190 | 1500 | 507 |
| CÉN FÁTH 7565 | 65 | 303 | 70 | 80 | 100 | 140 | 160 | 1500 | 507 |
| D= Piston/Dia Plunger. [mm] | CÉN FÁTH7512~WHY7518:A type Fluid End, spring loaded dynamic seal, SS fluid end |
| n1=Mótar/Inneall r.p.m | CÉN FÁTH 7520~WHY7528: B type Fluid End, spring loaded packing seal, SS fluid end |
| n2=Crankshaft r.p.m | Tábla comhshó: Rátáil 1kW=1.34HP |
| Luas plunger N2: 1.014m/s | Brú róthrom 1bar=14.5psi=0.1Mpa |
| Slat fórsa: 45KN | 1GPM=3.78L/M |
| Stróc: 60mm |
