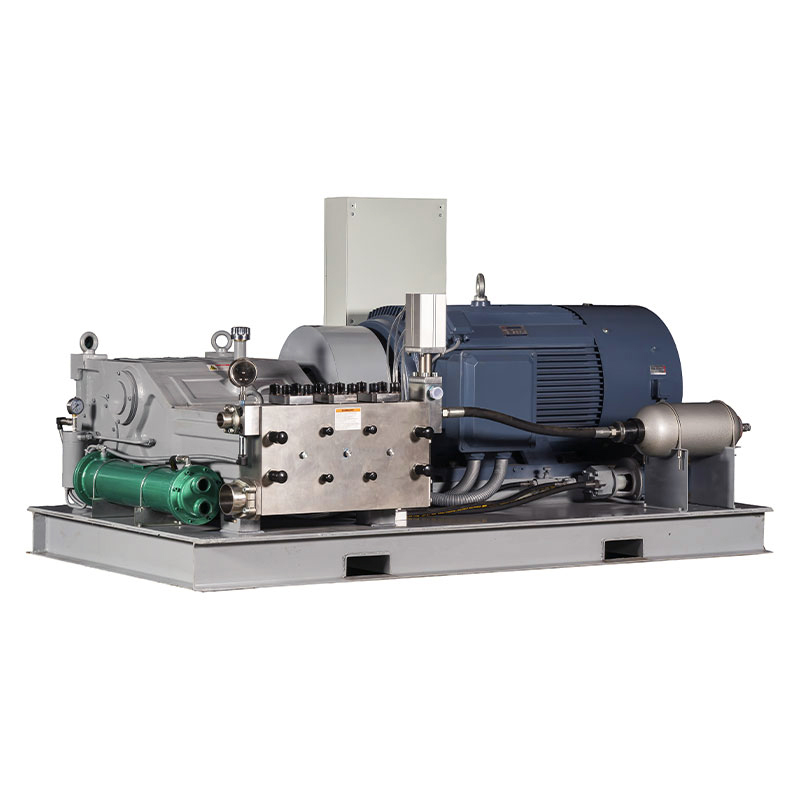

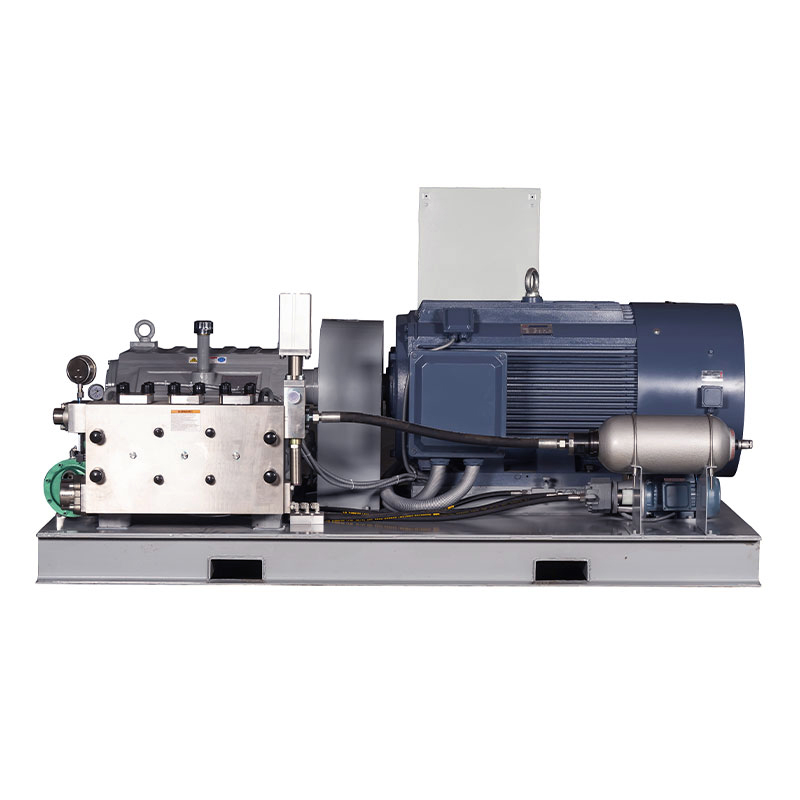

Baile > Catalóga > Caidéal Ardbhrú > WHY50000 caidéal plunger ceirmeach ardbhrú
Tógtar caidéil ardbhrú WHY50000 chun oibriú ag an uasdleacht leanúnach atá luaite sna paraiméadair feidhmíochta. Déan comparáid idir an luas crankshaft, meánluas plunger, trastomhas plunger, agus rátáil cumhachta.
Cáilíocht agus iontaofacht
Tá an ceann caidéil cruach dhosmálta saor ó strus malartach
Déanann séalaithe ardbhrú Spring Preload saol níos faide
Plunger ceirmeach soladach soladach chun ard-neart agus oibriú cobhsaí a chinntiú
Córas fuaraithe comhtháite ola bhealaithe agus loine chun saol na seirbhíse a fheabhsú.
Laghdaitheoir fearas dúbailte ionsuite chun éifeachtacht níos airde a dhéanamh ar chothromaíocht tarchurtha
Dearadh speisialta an scagaire maighnéadach cas an chromáin
Córas lubrication éigean Crankcase
Feabhsaítear go mór le dearadh comhla inlet leachtach cineál liathróid chomhtháite éifeachtacht mheicnic sreabhach.
Dearadh meicnic sreabhach ríomhaireachtúil le haghaidh ualaí dinimiciúla chun an iontaofacht is airde a chinntiú faoi choinníollacha oibre uasta dleachta.
Tá an chromán déanta as próiseas gaibhnithe ard-neart agus cóireáil speisialta air
| CÉN FÁTH50000-388 | |||||||||||
| Múnla | Pluiméir | Sreabhadh | Cumhacht riachtanach (kw) | D | r.p.m. | ||||||
| Trastomhas | 280kw | 315kw | 355kw | 400kw | 450kw | 500kw | 550kw | n1 | n2 | ||
| (mm) | (mise/nóim) | Brú oibriúcháin (barra) | 1500 | 388 | |||||||
| CÉN FÁTH50020 | 20 | 44 | 3350 | 1500 | 388 | ||||||
| CÉN FÁTH50022 | 22 | 53 | 2770 | 3115 | 1500 | 388 | |||||
| CÉN FÁTH50024 | 24 | 63 | 2330 | 2620 | 2950 | 1500 | 388 | ||||
| CÉN FÁTH50026 | 26 | 74 | 1985 | 2230 | 2515 | 2835 | 1500 | 388 | |||
| CÉN FÁTH50028 | 28 | 86 | 1710 | 1925 | 2170 | 2445 | 2750 | 3055 | 1500 | 388 | |
| CÉN FÁTH50030 | 30 | 99 | 1490 | 1675 | 1890 | 2130 | 2395 | 2660 | 2925 | 1500 | 388 |
| CÉN FÁTH50035 | 35 | 112 | 1310 | 1475 | 1660 | 1870 | 2105 | 2340 | 2570 | 1500 | 388 |
| CÉN FÁTH50040 | 40 | 175 | 840 | 945 | 1060 | 1195 | 1345 | 1495 | 1645 | 1500 | 388 |
| CÉN FÁTH50045 | 45 | 222 | 660 | 745 | 840 | 945 | 1065 | 1180 | 1300 | 1500 | 388 |
| CÉN FÁTH50050 | 50 | 274 | 535 | 605 | 680 | 765 | 860 | 960 | 1055 | 1500 | 388 |
| CÉN FÁTH50055 | 55 | 332 | 445 | 500 | 560 | 635 | 710 | 790 | 870 | 1500 | 388 |
| CÉN FÁTH50060 | 60 | 395 | 370 | 420 | 470 | 530 | 600 | 665 | 730 | 1500 | 388 |
| CÉN FÁTH50065 | 65 | 463 | 315 | 355 | 400 | 455 | 510 | 565 | 625 | 1500 | 388 |
| CÉN FÁTH50070 | 70 | 537 | 275 | 310 | 345 | 390 | 440 | 490 | 535 | 1500 | 388 |
| CÉN FÁTH50075 | 75 | 617 | 240 | 270 | 300 | 340 | 385 | 425 | 470 | 1500 | 388 |
| CÉN FÁTH50080 | 80 | 702 | 210 | 235 | 265 | 300 | 335 | 375 | 410 | 1500 | 388 |
| CÉN FÁTH50085 | 85 | 792 | 185 | 210 | 235 | 265 | 300 | 330 | 365 | 1500 | 388 |
| CÉN FÁTH50090 | 90 | 888 | 165 | 185 | 210 | 235 | 265 | 295 | 325 | 1500 | 388 |
| CÉN FÁTH50095 | 95 | 990 | 150 | 165 | 190 | 210 | 240 | 265 | 290 | 1500 | 388 |
| CÉN FÁTH50100 | 100 | 1096 | 135 | 150 | 170 | 190 | 215 | 240 | 265 | 1500 | 388 |
| CÉN FÁTH50105 | 105 | 1209 | 120 | 135 | 155 | 175 | 195 | 215 | 240 | 1500 | 388 |
| CÉN FÁTH50110 | 110 | 1327 | 110 | 125 | 140 | 160 | 180 | 200 | 220 | 1500 | 388 |
| D= Piston/Dia Plunger. [mm] | CÉN FÁTH50020~WHY50034: A type Fluid End, spring-loaded dynamic seal, SS fluid end |
| n1=Mótar/Inneall r.p.m | WHY50036~WHY50060: Deireadh Sreabhán cineál B, séala pacála lódáilte earraigh, deireadh cóimhiotail & SS |
| n2=Crankshaft r.p.m. | CÉN FÁTH50060~WHY50110: C type Fluid End, spring loaded packing seal, alloy fluid end |
| Tábla comhshó: Rátáil 1kW=1.34HP | Is féidir le héifeachtúlacht chomhshó an chaidéil ardbhrú WHY a bheith suas le 90% ~ 96% |
| Brú róthrom 1bar=14.5psi=0.1Mpa | |
| Stróc: 120mm | |
| Rogha N2: 457 |
Cuireann an séala ardbhrú dinimiciúil na buntáistí a bhaineann le dearadh róin Y-cineál chun cinn, feabhas a chur ar an éifeachtúlacht a thuilleadh, agus is féidir leis an plunger ceirmeach speisialta uasmhéid de 3000bar. a bhaint amach
