Soic phíobáin

Paraiméadar teicniúil

Riachtanais cháilíochta uisce

Teocht inlet: ≤40 ℃; Luach PH: 6.5 ~ 8.5
Cruinneas scagacháin uisce: ≤10 μm

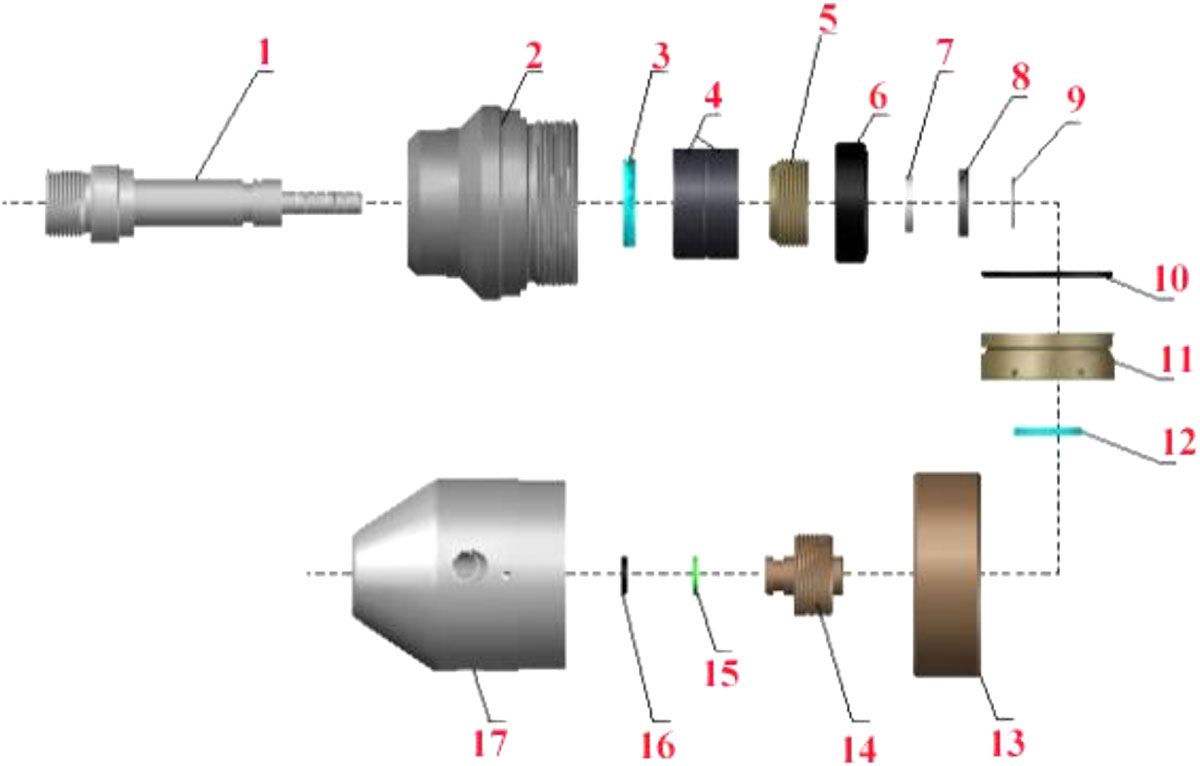

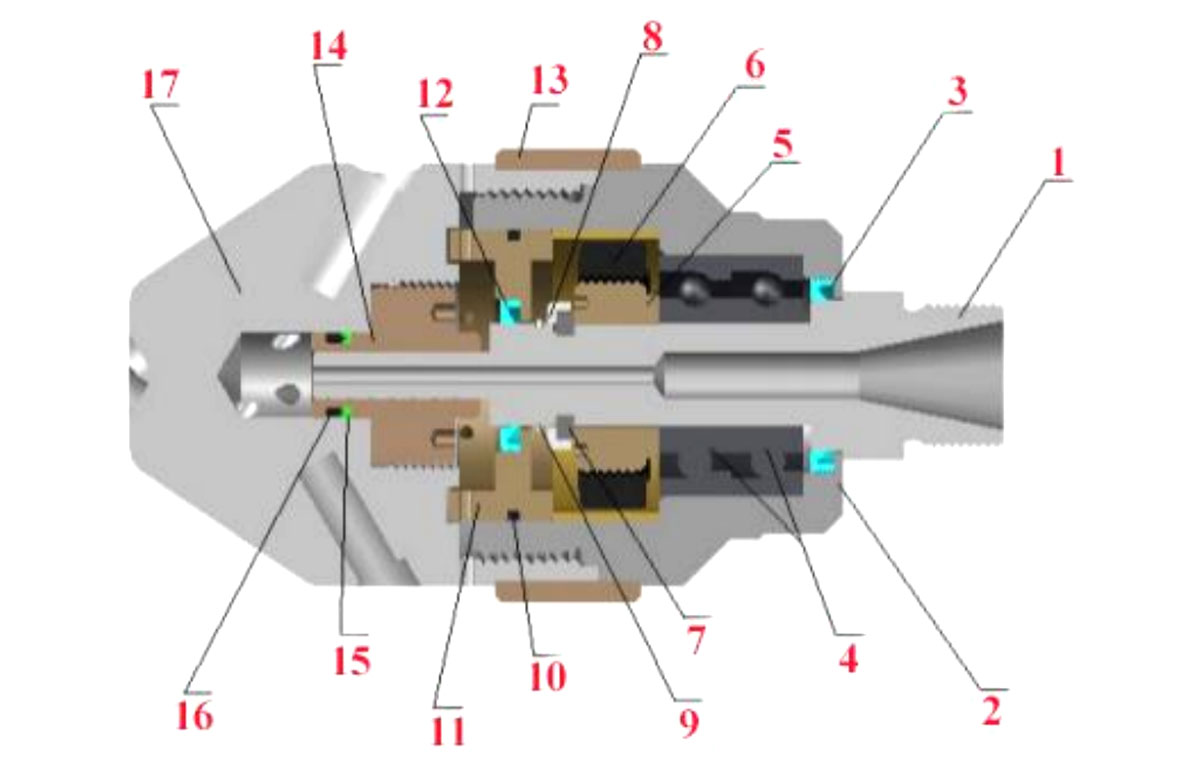

WG15 ＊ Léaráid scéimreach cóimeála séala rothlach agus radharc trasghearrtha

An fochuideachta páirteanna breise

Próiseas suiteála agus nithe ar gá aird a thabhairt orthu

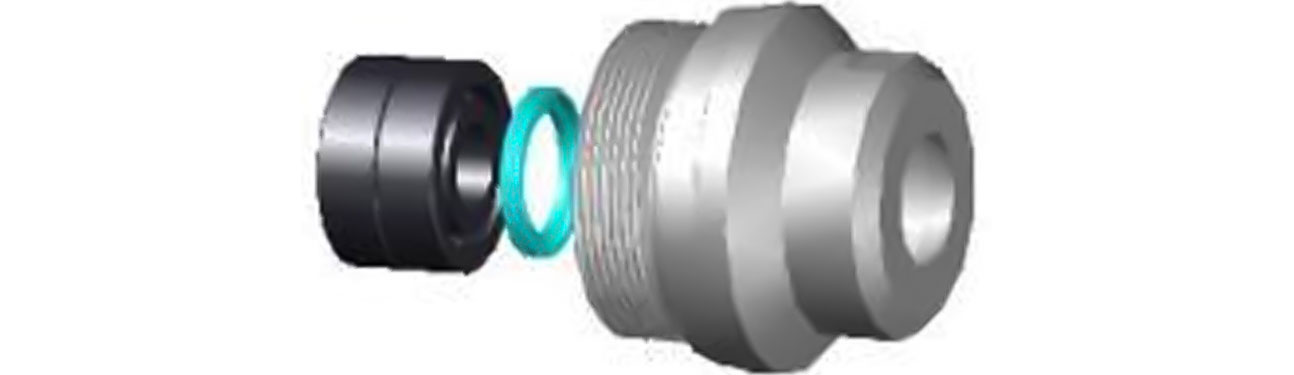

(1) Suiteáil séala ola 3 sa pholl istigh ag deireadh chúl an tithíocht rothlach 2, agus péire seafta teagmhála uilleach 4 (nóta: is é treo suiteála an tséala ola 3 ná groove aghaidheanna isteach, ar shlí eile déanfar an tithíocht rothlach 2 a líonadh le huisce agus damáiste a dhéanamh don imthacaí; Tabhair faoi deara go bhfuil imthacaí teagmhála uilleach 4 suite sa treo céanna leis an dá imthacaí, ag rothlú taobh amháin den fháinne taobh amuigh).

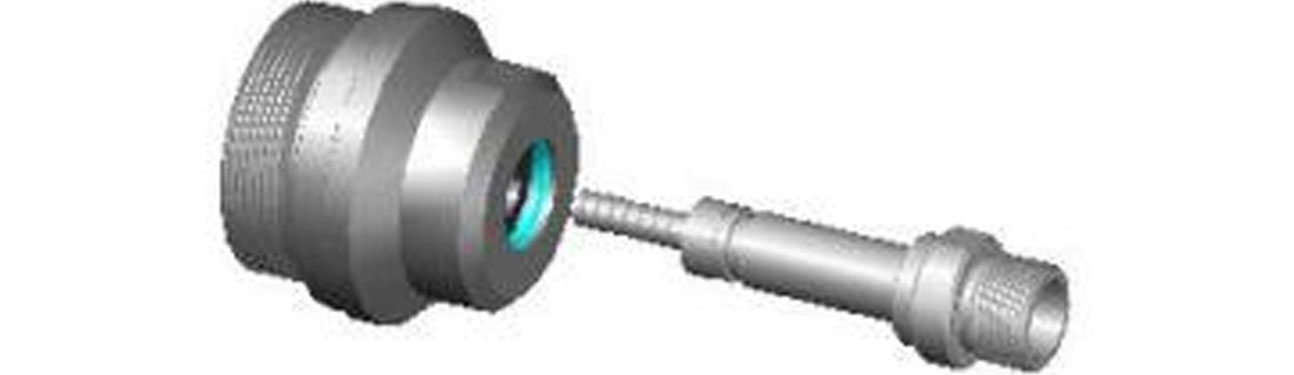

(2) Cuir isteach seafta 1 ó dheireadh chúl an tithíocht rothlach 2 isteach sa tithíocht rothlach 2.

(3) Gníomhaire frith-ghiotán a chur i bhfeidhm ar an gráin scriú de seafta 1 agus an chomhpháirt iarainn mhaighnéadach (lena n-áirítear: nasc trasdul maighnéad 5 agus maighnéad 6), níos doichte an snáithe maighnéad 6 agus maighnéad nasc trasdultach 5 (nóta: rothlú dearfach snáithe), ansin snáithe an maighnéad 6 chomhpháirt trí thaobh tosaigh seafta 2 agus an snáithe seafta 2 níos doichte (nóta: rothlú dearfach snáithe).

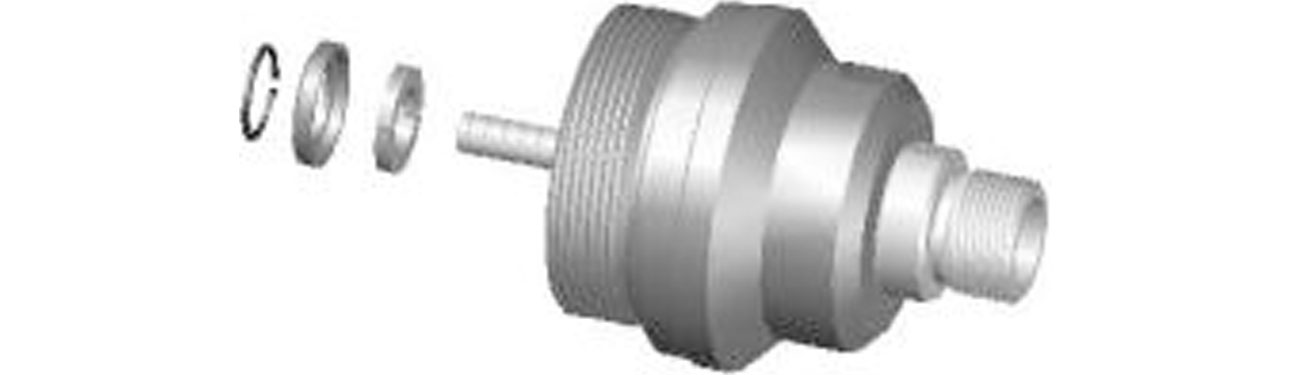

(4) Suiteáil fáinne Léim 7 agus muinchille fáinne Léim 8 i groove fáinne seafta 1, agus ansin iad a shocrú le ciorclán 9.

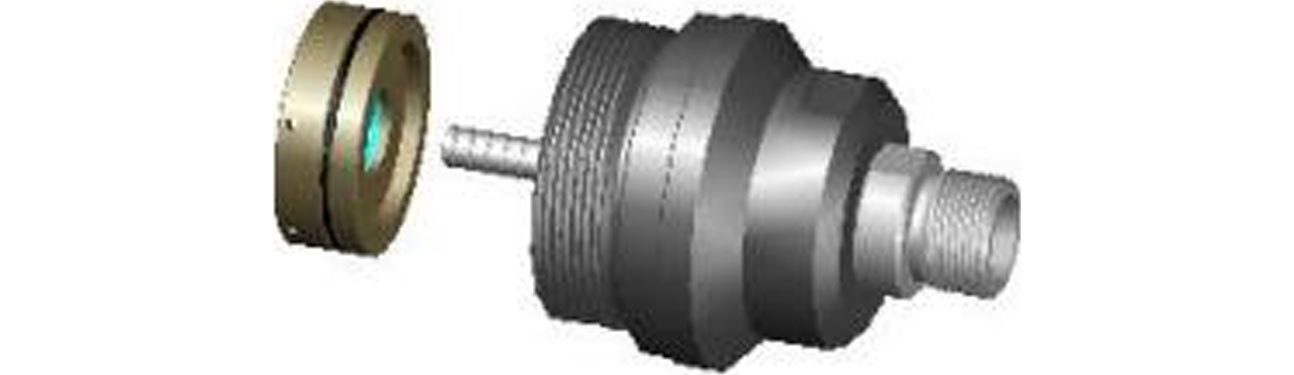

(5) Cuir isteach an tionól cnámharlach róin ola (lena n-áirítear: fáinne O 10, cnámharlach séala ola 11, agus séala ola 12) ó thaobh tosaigh seafta 2 agus é a shuiteáil sa tithíocht rothlach 2.

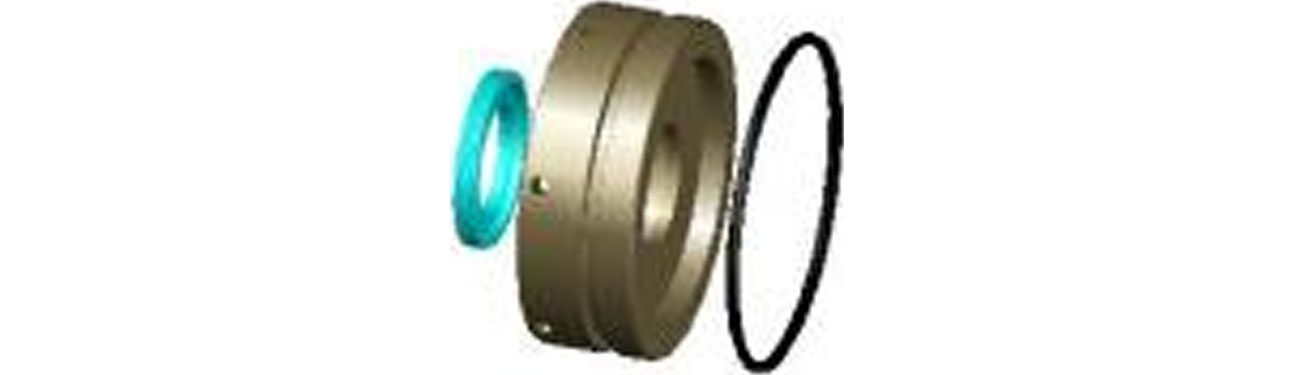

Nótaí: treoracha suiteála cóimeála cnámharlaigh róin ola.
Suiteáladh an fáinne séalaithe O 10 sa groove annular ar thaobh seachtrach cnámharlach an tséala ola 11.
Suiteáil an tséala ola 12 i groove poll istigh an chnámharlaigh séala ola 11 (tabhair faoi deara treo suiteála an tséala ola 12, aghaidheanna groove isteach).

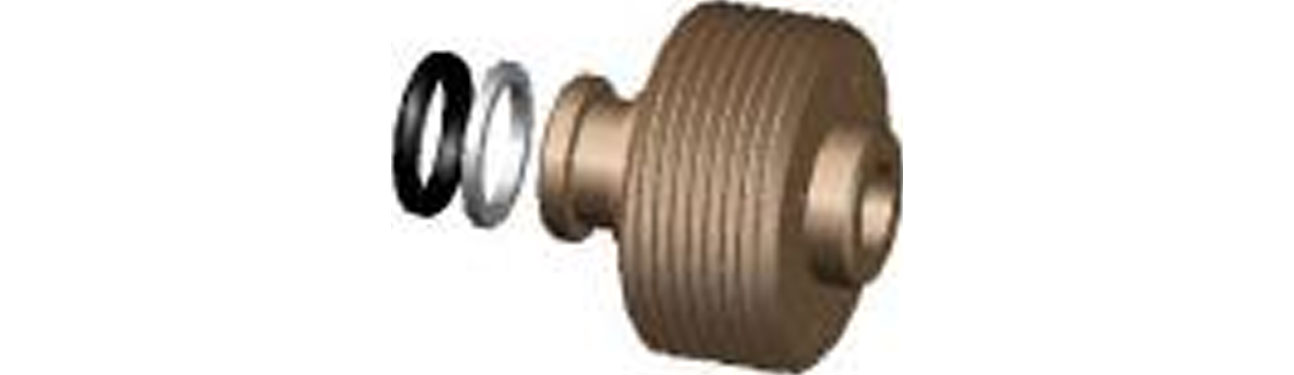

(6) Suiteáil an fáinne O 16 agus an fáinne séala plaisteach 15 i ndiaidh a chéile sa groove fáinne ar thaobh tosaigh an muinchille séala copair 14. (tabhair faoi deara an t-ord suiteála fáinne O 16 agus fáinne séala plaisteach 15. Tá fáinne O 16 suiteáilte ar an taobh amuigh den groove fáinne de muinchille séala copair 14. Tabhair aird ar threo suiteáil fáinne séala plaisteach 15, le taobh fáinne O i dtreo an groove 16).

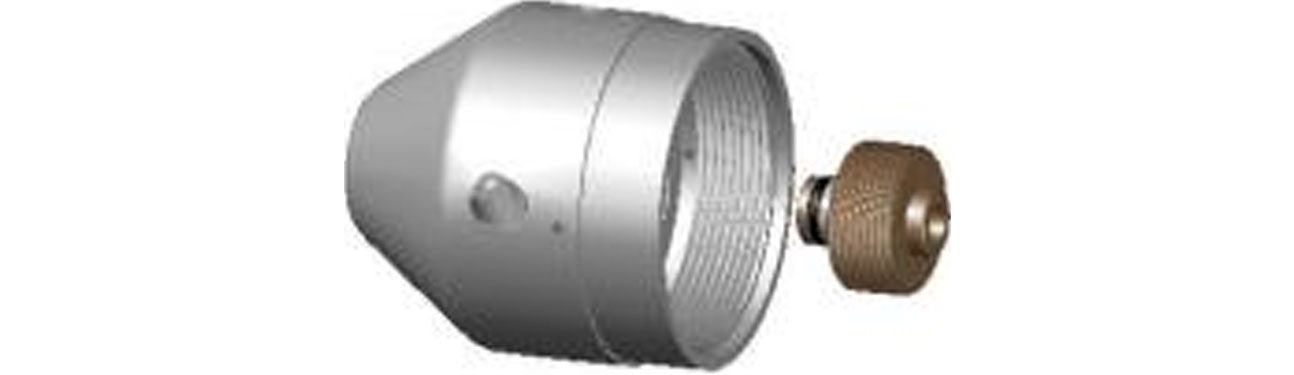

(7) Cuir gníomhaire frith-ghiotán i bhfeidhm ar shnáithe an sleeve séala copair 14 agus snáithe poll istigh an chinn rothlach 17, ansin scriú an muinchille séala copair 14 isteach sa snáithe poll istigh den cheann rothlach 17 agus é a dhéanamh níos doichte (nóta: snáithe scriú dearfach).

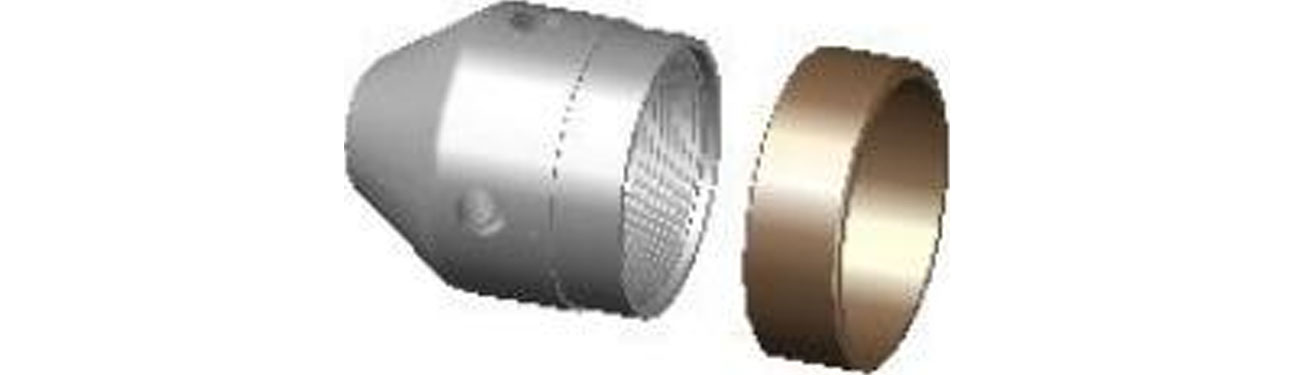

(8) Cuir isteach fáinne tacaíochta 13 ó chúl ceann rothlach 17 agus é a shuiteáil lasmuigh de cheann rothlach 17.

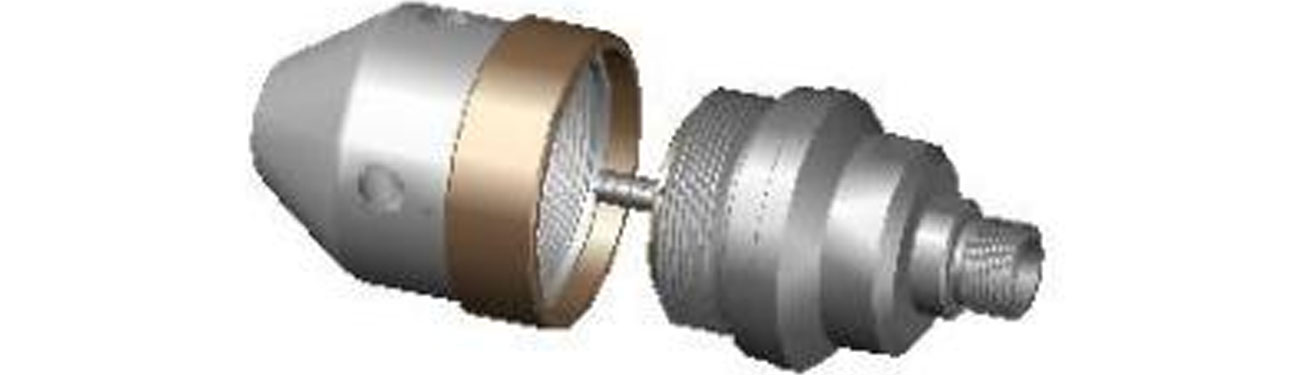

(9) Mar fhocal scoir, cuirtear gníomhaire frith-bite i bhfeidhm ar thaobh tosaigh snáithe seachtrach na tithíochta rothlacha 2 agus deireadh chúl snáithe istigh an chinn rothlach 17. Cuirtear deireadh tosaigh an seafta fo-tionóil 1 críochnaithe i gcéim (5) isteach sa pholl istigh den sleeve séala copair 14 den cheann rothlach 17, agus ansin tá na snáitheanna rothlach 17 agus an ceann rothlach 17 daingean. is rothlú dearfach é an snáithe).

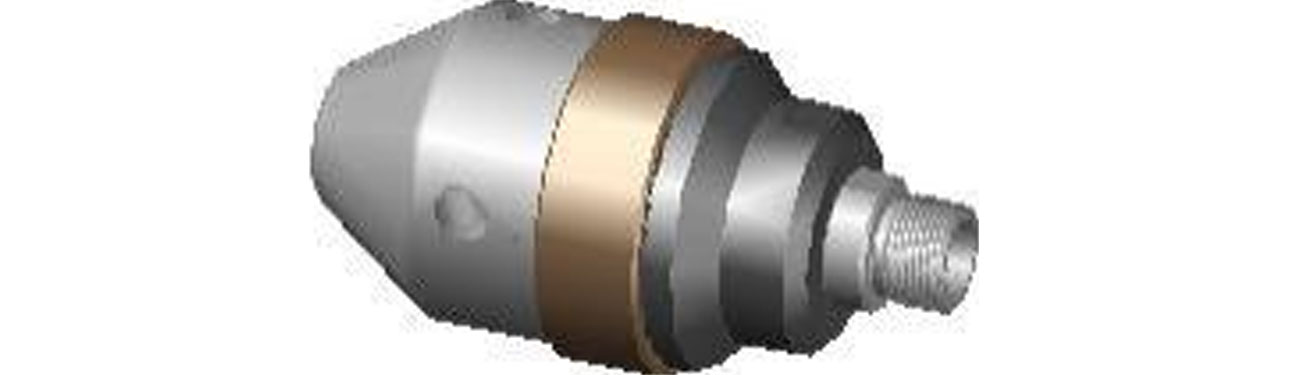

(10) Chríochnaigh na céimeanna thuas an próiseas tionóil de WG15＊nozzle.

6. Próiseas díchóimeála agus nithe ar gá aird a thabhairt orthu

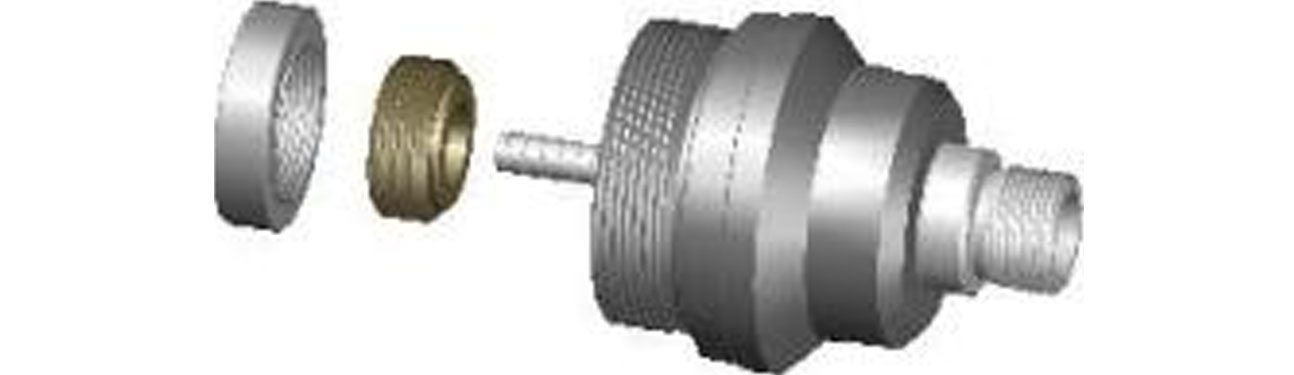

(1) Bain úsáid as eochair oscailte chun an ceann rothlach 17 agus an tithíocht rothlach 2 a chlampáil go dtí an taobh muilleoireachta, agus ansin scriú an ceann rothlach 17 as patrún bíseach na tithíochta rothlach 2 (nóta: tá an snáithe rothlaithe dearfach), agus bain an fáinne tacaíochta 13 amach.
(2) Cuir na greamairí ciorcail isteach i bpoll cúl an muinchille séala copair 14 sa cheann rothlach 17, scaoil an snáithe (nóta: tá an snáithe rothlaithe dearfach), scriú amach an muinchille séala copair 14, seiceáil an bhfuil aon chaitheamh sa pholl istigh séala copair, má tá aon chaitheamh ann, cuir in ionad é má tá caitheamh tromchúiseach ann; Ag an am céanna, seiceáil an bhfuil damáiste déanta don fháinne O 16 agus an fáinne séala plaisteach 15 ar an muinchille séala copair, má tá damáiste ann, cuir in ionad iad, ar shlí eile ní oibreoidh an séala.
(3) Bain cnámharlach an tséala ola 11 comhpháirteanna ó pholl istigh deireadh tosaigh na tithíochta rothlach 2. Bain an tséala ola 12 agus fáinne O 10 as an poll istigh agus fáinne seachtrach an chnámharlaigh séala ola faoi seach, agus seiceáil an bhfuil aon damáiste don tséala ola 12 agus fáinne O 10. Má tá aon damáiste ann, cuir isteach an tithíocht ar shlí eile, agus cuir isteach an tithíocht ar shlí eile é, agus cuir isteach an t-uisce ar shlí eile é a athrú, le do thoil.
(4) Bain úsáid as na greamairí seachtracha díchóimeáil an ciorcal 9 ó sheafta 1 agus díchóimeáil an muinchille fáinne Léim 8 agus fáinne Léim 7 as an groove fáinne de sheafta 1 .
(5) Bain an tionól maighnéadach nasctha as seafta 1 agus seiceáil an bhfuil aon salachar ag gabháil leis an maighnéad. Má tá, glan é le do thoil.
(6) Tarraing seafta 1 amach ó chúl chúl na tithíochta go cothrománach, seiceáil an bhfuil aon chaitheamh ar dhromchla seachtrach an seafta 1. Má tá aon chaitheamh agus cuimilt ann, athraigh é le do thoil.
(7) Bain go cúramach an imthacaí teagmhála uilleach 4 ó pholl istigh na tithíochta rothlach 2 agus seiceáil an bhfuil damáiste déanta don imthacaí seafta. Má dhéantar damáiste, cuir in ionad é.
- 7 -
(8) Bain an tséala ola 3 ó chúl chúl an phoill istigh den tithíocht rothlach 2. Seiceáil an bhfuil damáiste déanta don tséala ola 3. Má dhéantar damáiste dó, cuir in ionad é.
Tá an próiseas díchóimeála iomlán de WG15＊ nozzle curtha i gcrích ag na céimeanna thuas.
Nótaí:
• Tabhair aird ar threo suiteála an imthacaí teagmhála uilleach le linn an phróisis tionóil, má tá sé suiteáilte sa chúl, ní úsáidfear an nozzle;
• Le linn an tionóil, tabhair aird ar threo suiteála an tséala ola. Má tá sé suiteáilte i gcúl, ní féidir an t-uisce atá ag dul isteach sa nozzle a shéaladh, déanfar damáiste don imthacaí agus ní rothlóidh an ceann nozzle.
• Le linn an phróisis tionóil, tabhair aird ar shuíomh suiteála fáinne O agus fáinne séala plaisteach. Má tá an fáinne O agus an fáinne séala plaisteach inverted, ní bheidh sé in ann ról séalaithe a imirt. Idir an dá linn, aird a thabhairt ar threo suiteála an fháinne róin plaisteacha.
•Is furasta na rónta go léir taobh istigh den rothlú a chaitheamh agus a chuimilt. Le linn an nozzle rothlach a úsáid, is gá aird a thabhairt ar sceitheadh ​​an nozzle ag am ar bith. Má aimsítear aon neamhghnáchaíocht, is gá a sheiceáil an bhfuil damáiste déanta don róin in am.

Fadhbanna 7.Common le rothlach nozzle

(1) ní féidir rothlú nozzle a rothlú;
An chúis:
A) Damáiste imthacaí inmheánach (gnáth damáiste nó damáiste luath de bharr insreabhadh uisce mar gheall ar mhainneachtain séala ola);
B) Tá an nozzle a úsáidtear chun chasmhóiminte eccentric a ghiniúint bac nó tá an Cró nozzle suiteáilte ró-bheag chun an chasmhóimint tosaigh a bhaint amach;
(2) Titeann brú oibre go tapa;
An chúis:
A) damáiste nozzle;
B) Tá an nozzle scaoilte, agus mar thoradh air sin tá séalaithe scaoilte;
C) Scoilteanna le feiceáil i seafta nó muinchille séala copair.
(3) laghdaítear brú oibre go mall;
An chúis:
A) Tá an nozzle caite de ghnáth;
B) Tá seafta nó muinchille séala copair caite.

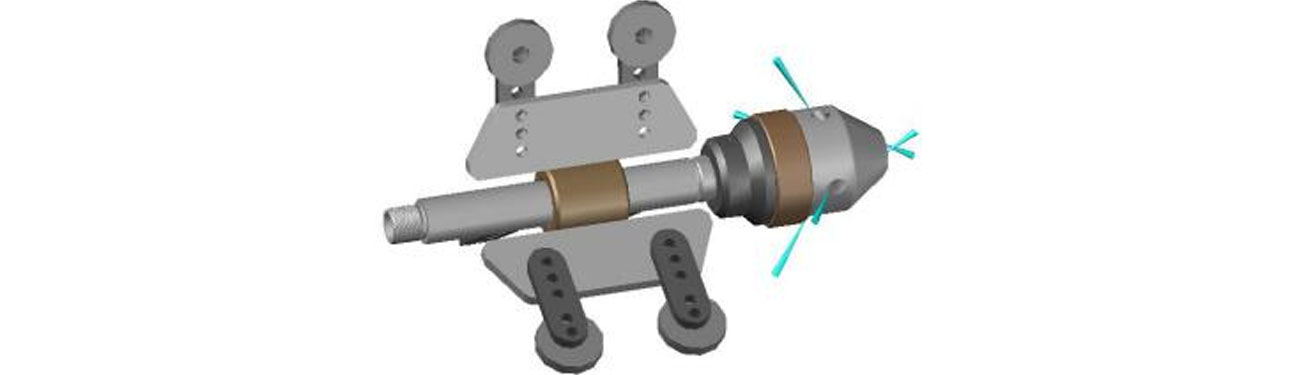

8. Cage lár

Cosnaíonn an coimeádán lárnach an nozzle rothlach atá ag obair sa phíobán agus cothromaíonn sé achar spraeála an nozzle. Tá raon inchoigeartaithe 150~300mm.
